Команды преобразования типов ММХ


  • Команда:
  • PACKSSWB приемник,источник
    PACKSSDW приемник,источник
  • Назначение:
  • Упаковка со знаковым насыщением
  • Процессор:
  • ММХ

    Команды упаковывают и насыщает слова со знаком в байты (PACKSSWB) или двойные слова со знаком в слова (PACKSSDW). Команда PACKSSWB копирует четыре слова (со знаком), находящиеся в приемнике (регистр ММХ), в 4 младших байта (со знаком) приемника и копирует четыре слова (со знаком) из источника (регистр ММХ или переменная) в старшие четыре байта (со знаком) приемника. Если значение какого-нибудь слова больше +127 (7Fh) или меньше -128 (80h), в байты помещаются числа +127 и -128 соответственно. Команда PACKSSDW аналогично копирует два двойных слова из приемника в два младших слова приемника и два двойных слова из источника в два старших слова приемника. Если значение какого-нибудь двойного слова больше +32 767 (7FFFh) или меньше -32 768 (8000h), в слова помещаются числа +32 767 и -32 768 соответственно.

  • Команда:
  • PACKUSWB приемник,источник
  • Назначение:
  • Упаковка с беззнаковым насыщением
  • Процессор:
  • ММХ

    Копирует четыре слова (со знаком), находящиеся в приемнике (регистр ММХ), в 4 младших байта (без знака) приемника и копирует четыре слова (со знаком) из источника (регистр ММХ или переменная) в старшие четыре байта (без знака) приемника. Если значение какого-нибудь слова больше 255 (FFh) или меньше 0 (00h), в байты помещаются числа 255 и 0 соответственно.

  • Команда:
  • PUNPCKHBW приемник,источник
    PUNPCKHWD приемник,источник
    PUNPCKHDQ приемник,источник
  • Назначение:
  • Распаковка и объединение старших элементов
  • Процессор:
  • ММХ

    Команды распаковывают старшие элементы источника (регистр ММХ или переменная) и приемника (регистр ММХ) и записывают их в приемник через один (см. рис. 15).

    Команда PUNPCKHBW объединяет по 4 старших байта источника и приемника, команда PUNPCKHWD объединяет по 2 старших слова, и команда PUNPCKHDQ копирует в приемник по одному старшему двойному слову из источника и приемника.

    Если источник содержит нули, эти команды фактически переводят старшую половину приемника из одного формата данных в другой, дополняя увеличиваемые элементы нулями. PUNPCKHBW переводит упакованные байты в упакованные слова, PUNPCKHWD переводит слова в двойные слова, и PUNPCKHDQ переводит единственное старшее двойное слово приемника в учетверенное.

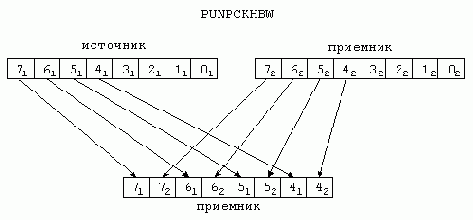

    Рис. 15. Действие команды PUNPCKHBW
